XK耐磨陶瓷顆粒膠雙組份，以陶瓷顆粒及符合陶瓷顆粒、金屬碳化物為骨材與PDMG預聚體為基礎的耐磨復合材料，具有耐水、耐油、耐酸堿性。適用（-60℃-250℃）設備過流沖蝕、設備的大面積修復。對于各種不同工況，配合工藝方案，解決機械設備的磨損問題。
XK耐磨陶瓷顆粒膠使用方法：
1. 表面處理：對需處理部位進行粗化處理，角磨機打磨或噴砂等；對粗化處理過的表面進行清洗；處理過的表面應是粗化的干燥新鮮基材表面，并且應無油污、無粉塵。
2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30min內用完。一般是邊施工邊配置，一次配置量最大不能超過1.5公斤，過多膠凝固的過快，還沒用完已經(jīng)部分凝固而不能使用?？筛鶕?jù)實際溫度冬天可適當多配，夏天適當少配。如氣溫過低可將A組分適當加熱以降低粘度便于配置。
3. 涂敷：XK耐磨陶瓷顆粒膠，合適的涂覆厚度為2～8mm，應將混合好的材料逐層涂敷于待修部位，第一層要壓實，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整，或用低粘度耐磨膠涂敷涂層表面。本材料不能進行機械加工，應注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。
4. 固化：25℃固化24小時可投入使用，若溫度低應采用加熱或延長固化時間來促進固化；一般冬天施工可用碘鎢燈距涂層1000px的距離進行照射加溫。

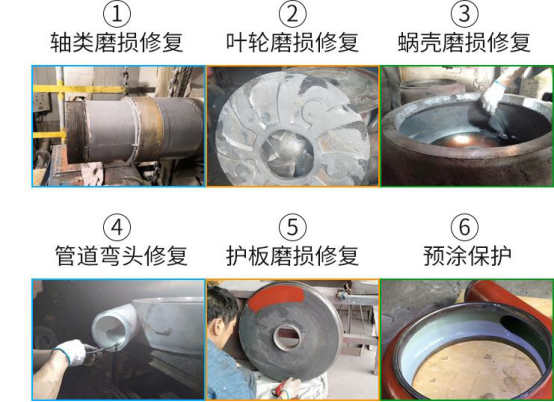

修復案例：
