隔膜泵工作原理：隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯(lián)桿將兩塊隔膜結(jié)成一體，壓縮空氣從泵的進(jìn)氣接頭進(jìn)入配氣閥 后，推動兩個工作腔內(nèi)的隔膜，驅(qū)使聯(lián)桿聯(lián)接的兩塊隔膜同步運(yùn)動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。（外觀見圖一）

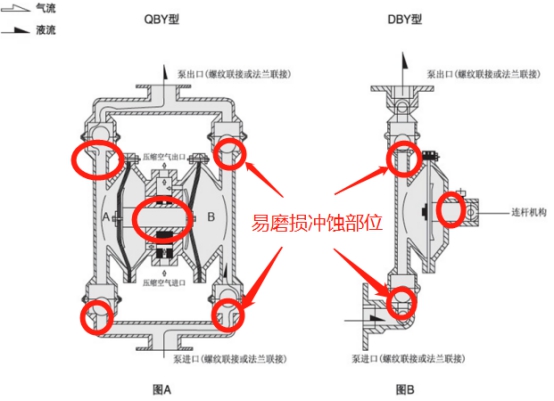

在隔膜泵使用中常見有腐蝕、氣蝕等問題。針對隔膜泵磨損腐蝕問題，采用XK耐磨陶瓷顆粒膠現(xiàn)場對隔膜泵磨損部位進(jìn)行修復(fù)。（缺陷部位見圖二）
一．進(jìn)出漿口修復(fù)工藝：
（一）、施工條件：
1.施工時基材表面溫度必須大于露點(diǎn)溫度3℃，相對濕度必須低于60%。
2.建議施工15℃~32℃環(huán)境溫度下進(jìn)行。(如有加溫設(shè)備，可將工件加溫至設(shè)備耐磨防腐涂層相對應(yīng)的施膠溫度)
（二）、表面處理：
1. 焊接：對設(shè)備沖蝕缺損部位進(jìn)行補(bǔ)焊。
2. 表面清理: 1）用丙酮或除油清洗劑擦拭工件表面，清理油脂和雜物。
2）用專用設(shè)備對工件表面除潮處理。
3. 噴砂除銹：去除工件表面的氧化層，噴砂面可見均勻的金屬本色。
(三)、施膠工藝
1. 施膠
①.尾礦磨損較輕：
先預(yù)熱已噴砂的設(shè)備，將 XK耐磨陶瓷顆粒膠A、B組分按重量比例混合攪拌均勻，涂敷在設(shè)備磨損部位。
②.中礦磨損嚴(yán)重：
將XK耐磨陶瓷顆粒膠A、B組分按重量比例混合攪拌均勻，涂敷在設(shè)備磨損嚴(yán)重部位。
2. 加溫固化：工件應(yīng)放置在加溫爐中達(dá)到120℃，計(jì)時3個小時，達(dá)到完全固化;
（四）、研磨、驗(yàn)收
1.研磨：加溫固化后的工件嚴(yán)格按照工件的尺寸進(jìn)行研磨處理，打磨至標(biāo)準(zhǔn)尺寸；
2．面漆處理：將設(shè)備修復(fù)面漆按比例充分混合攪拌，用塑料刮板將攪拌后的材料均勻涂覆在工件表面，進(jìn)行表面處理，使表面平整、光滑；
3.驗(yàn)收：按照設(shè)備組裝標(biāo)準(zhǔn)組裝，達(dá)到正常使用標(biāo)準(zhǔn)；
4.噴漆：經(jīng)檢驗(yàn)合格后，對工件進(jìn)行噴漆，要求噴漆表面均勻，不允許有流掛現(xiàn)象;
